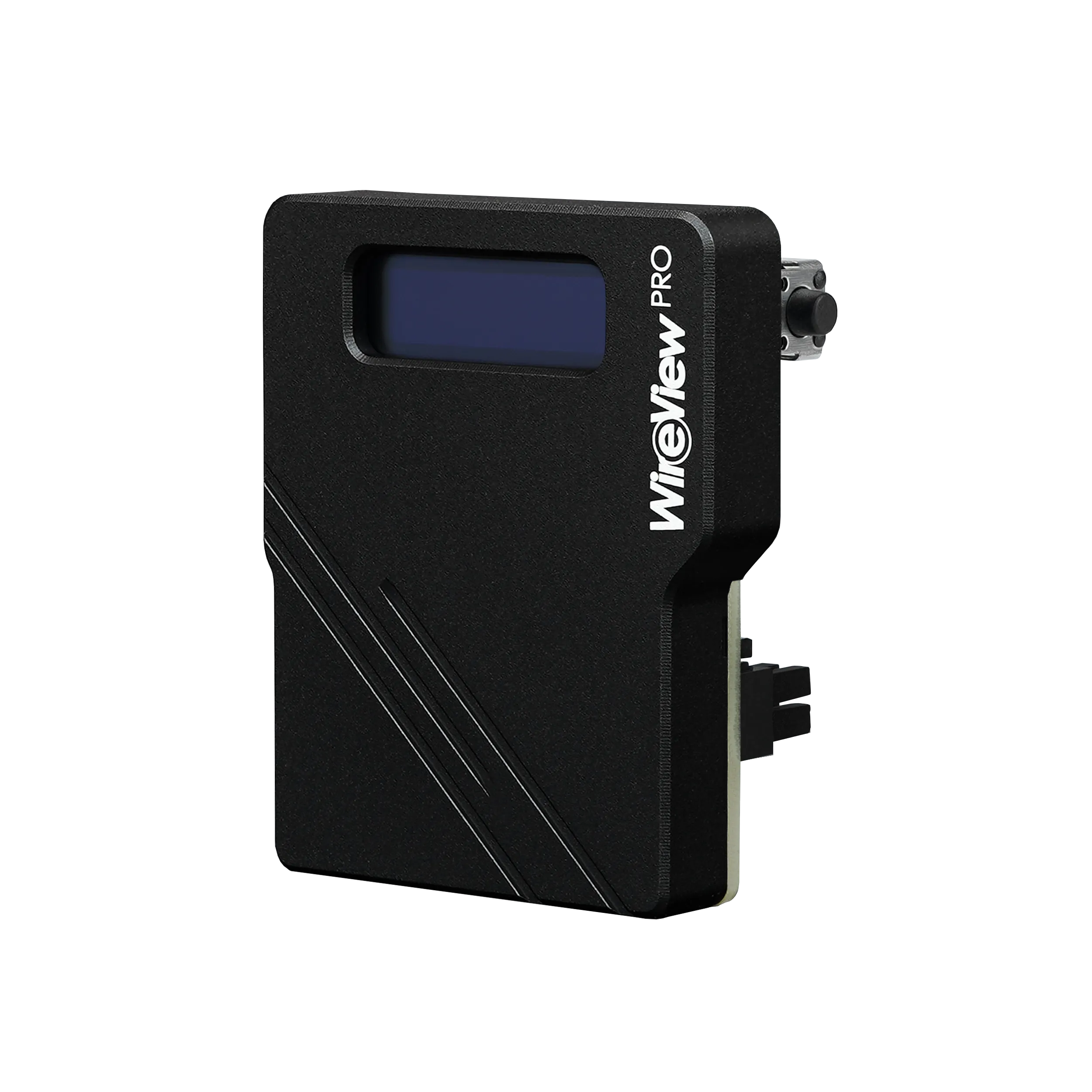

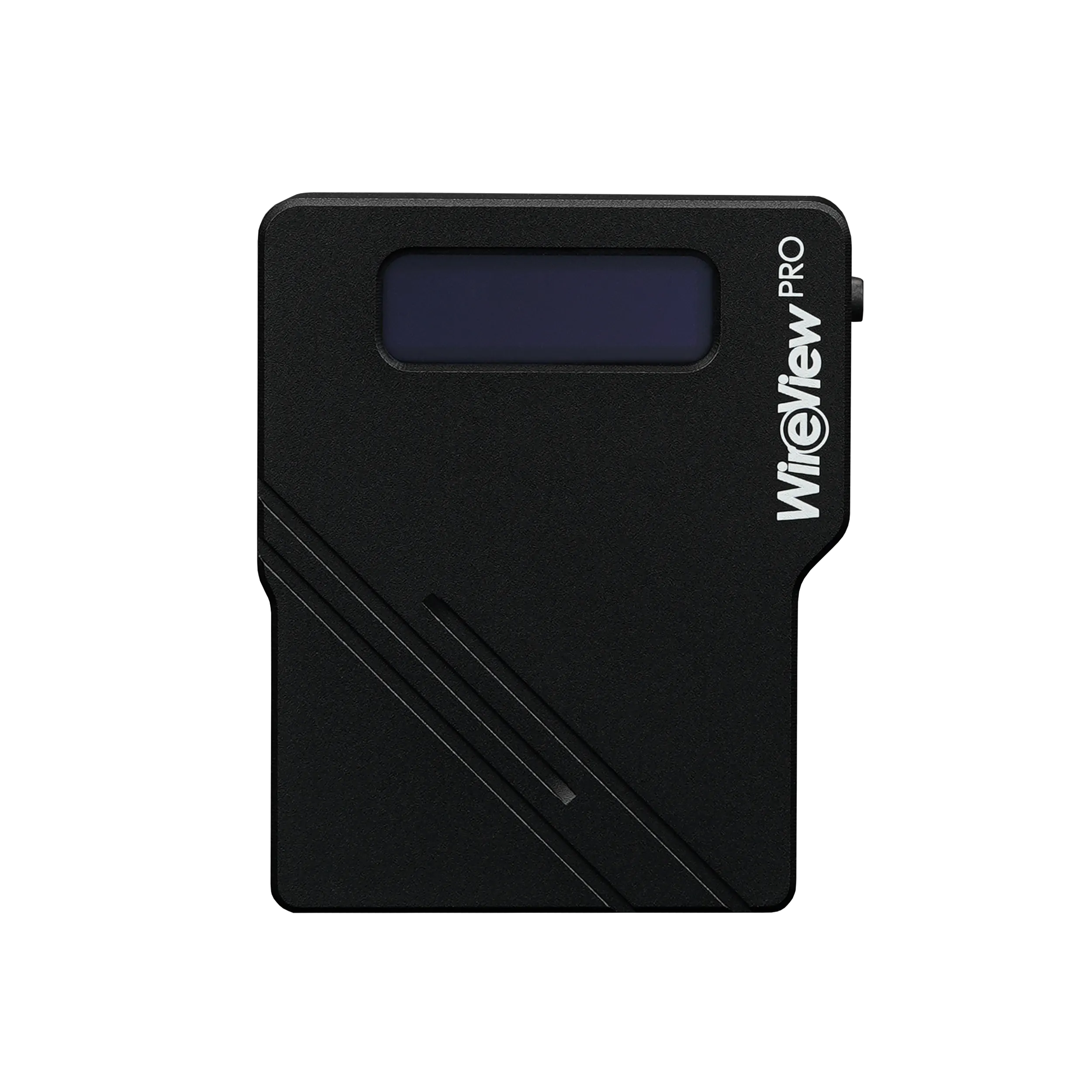

El WireView Pro GPU es una versión avanzada del dispositivo para medir y monitorear el consumo de energía de las tarjetas gráficas. Desarrollado en colaboración con Jon "elmor" Sandström, el WireView Pro GPU se conecta al conector de alimentación 12VHPWR de la tarjeta gráfica y se vincula a la fuente de alimentación a través del cable de corriente. Los datos de consumo de energía se muestran en una pantalla OLED. La versión Pro ha sido mejorada con detección de conectores y sensores de temperatura. Se ha añadido un zumbador que proporciona una advertencia audible si se excede el límite ajustable de temperatura o corriente, si el cable no está conectado correctamente o si se usa un cable especificado incorrectamente.

• Pantalla OLED
• Medición del consumo de energía
• Registro del consumo de energía
• Sensores de temperatura internos en los conectores de alimentación
• Sensores de temperatura externos
• Detección de pines para los conectores de sensores
• Función de alarma
• Gestión optimizada de cables

El WireView Pro GPU permite medir y monitorear el consumo de energía de las tarjetas gráficas a través del conector de alimentación 12VHPWR y registra estos datos para determinar el uso de energía. Estos datos se pueden utilizar para calcular el costo de energía de una tarjeta gráfica o para comparar el consumo de energía con otras tarjetas gráficas. Un ciclo de medición especial de 60 segundos proporciona una visualización rápida y conveniente del consumo de energía, lo que lo hace especialmente útil para reseñas. Al mismo tiempo, se puede utilizar para evaluar el consumo de energía durante un período específico o en ciertas aplicaciones. Además, puede detectar picos de energía que ocurren durante el funcionamiento de las tarjetas gráficas de gama alta actuales.

La versión Pro ha sido actualizada con detección de conectores, sensores de temperatura y una señal de advertencia audible. La detección de conectores del WireView Pro GPU identifica si se utiliza un cable especificado de 150 vatios, 300 vatios, 450 vatios o 600 vatios. Tenga en cuenta que el WireView Pro GPU solo mide el consumo de energía a través del cable de alimentación, no a través de la ranura PCIe de la placa base. Si se utiliza un cable incorrecto o el cable no está conectado correctamente, sonará una advertencia audible.

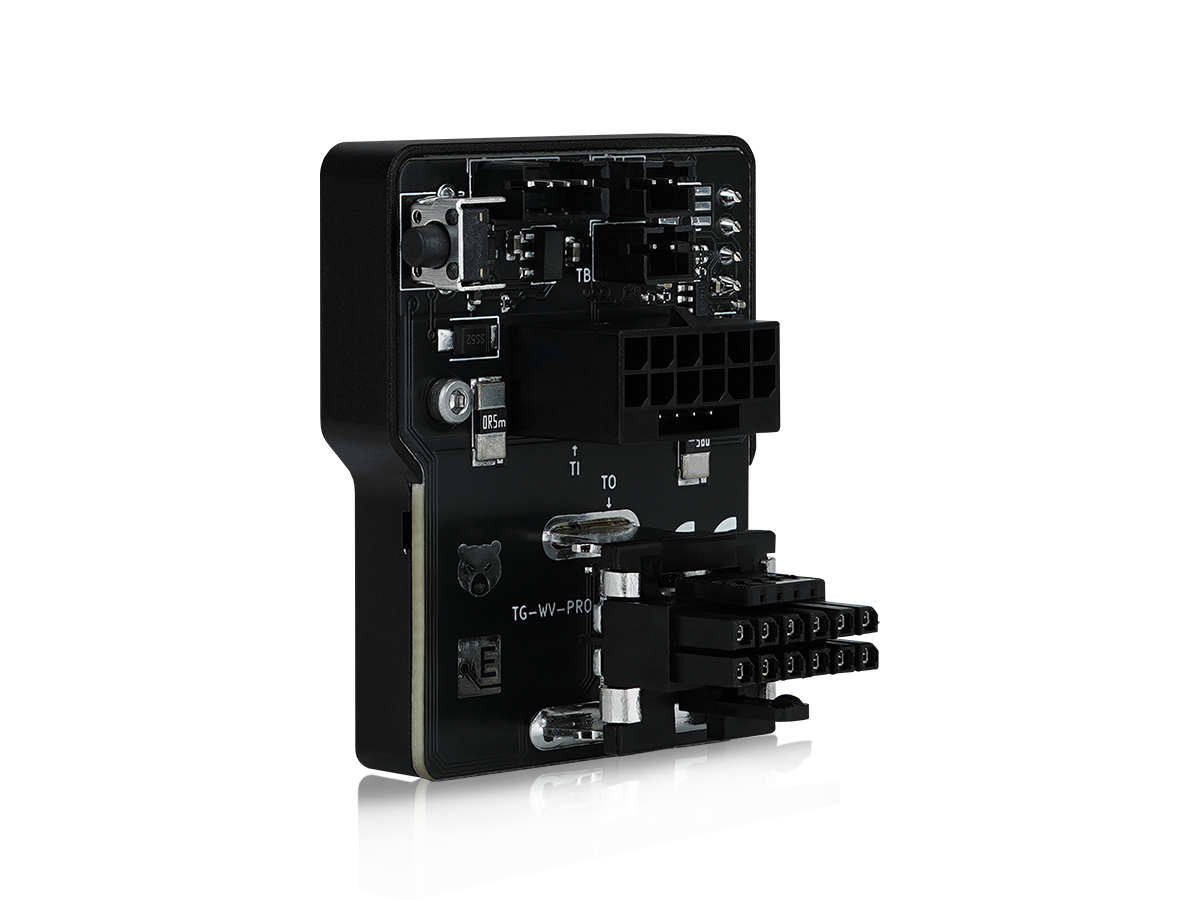

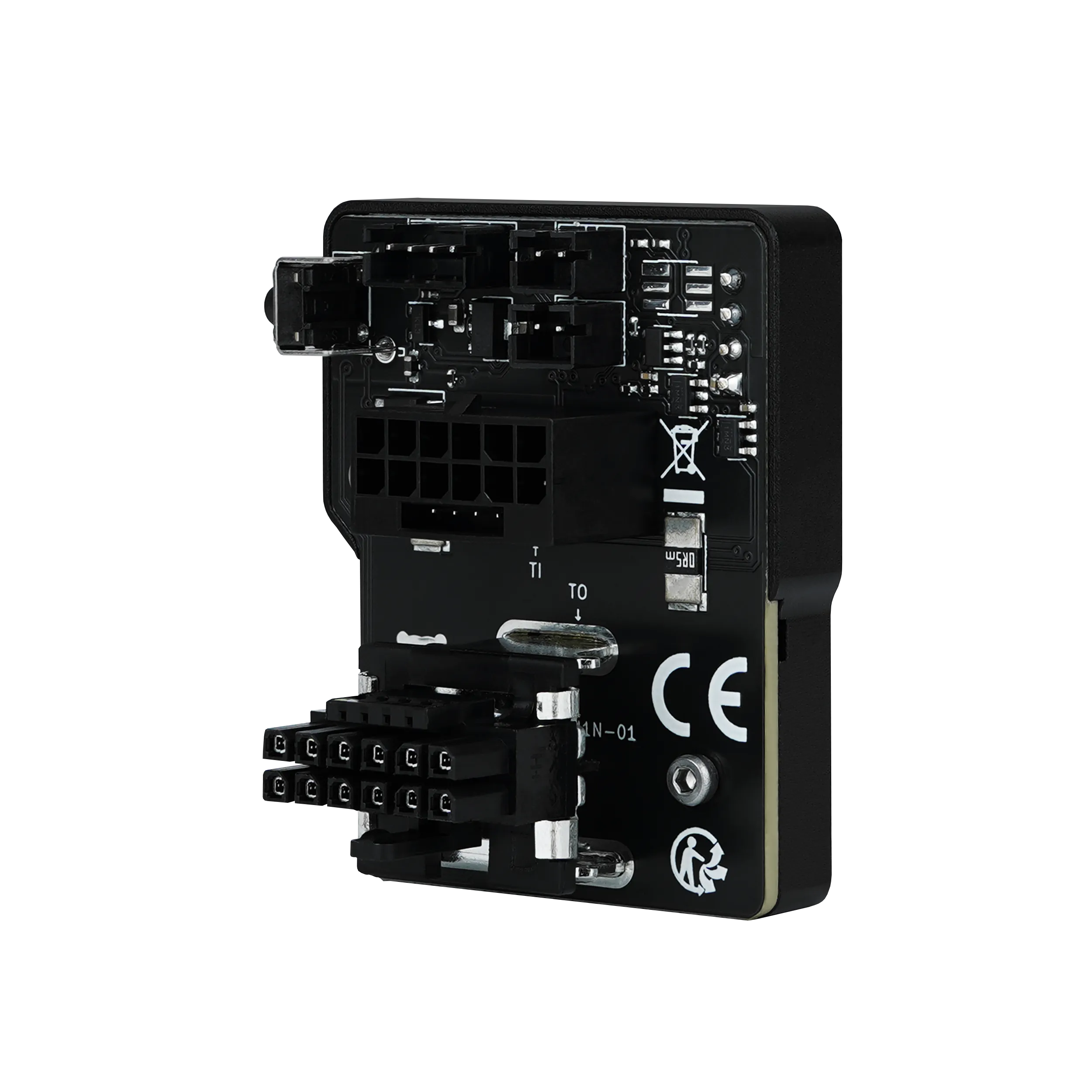

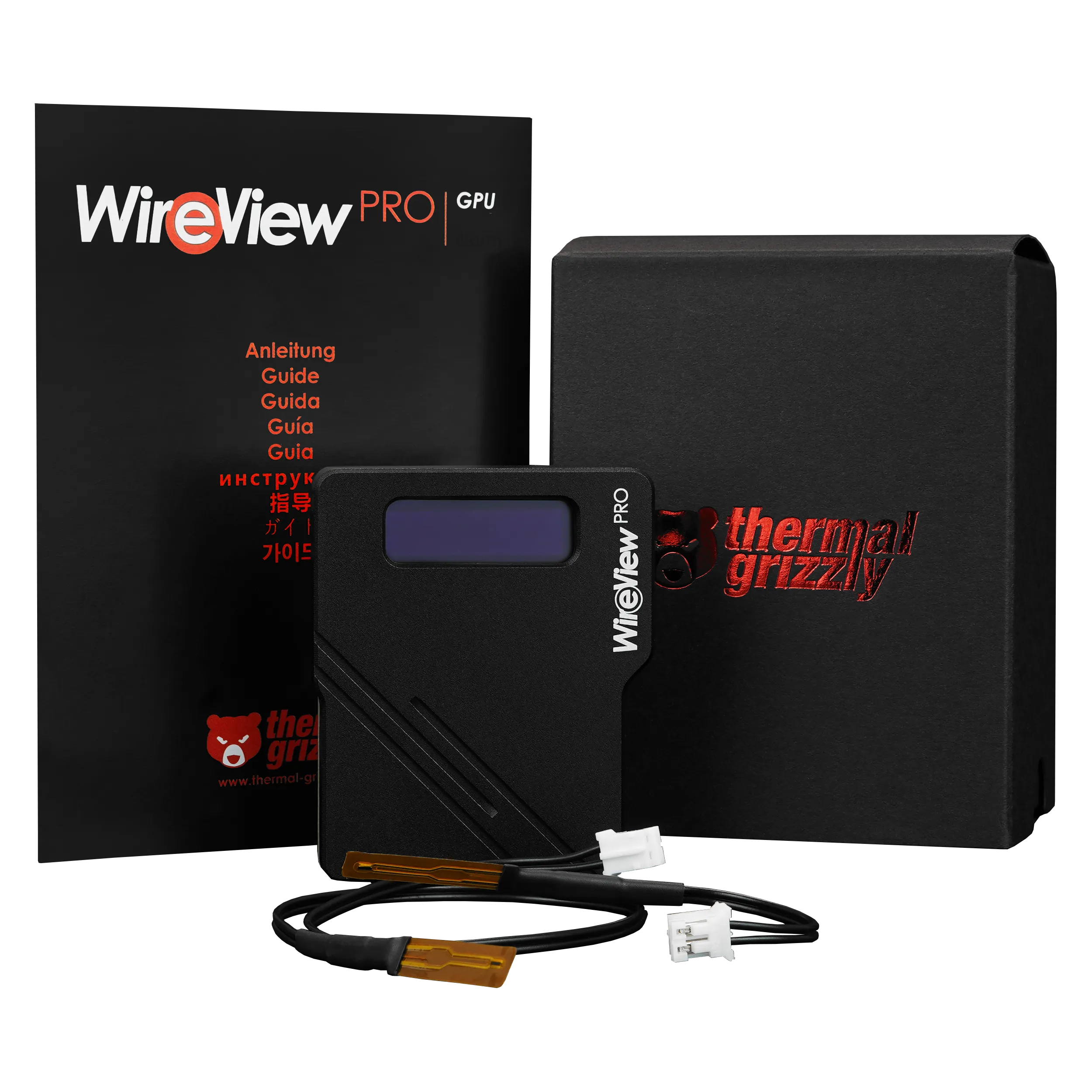

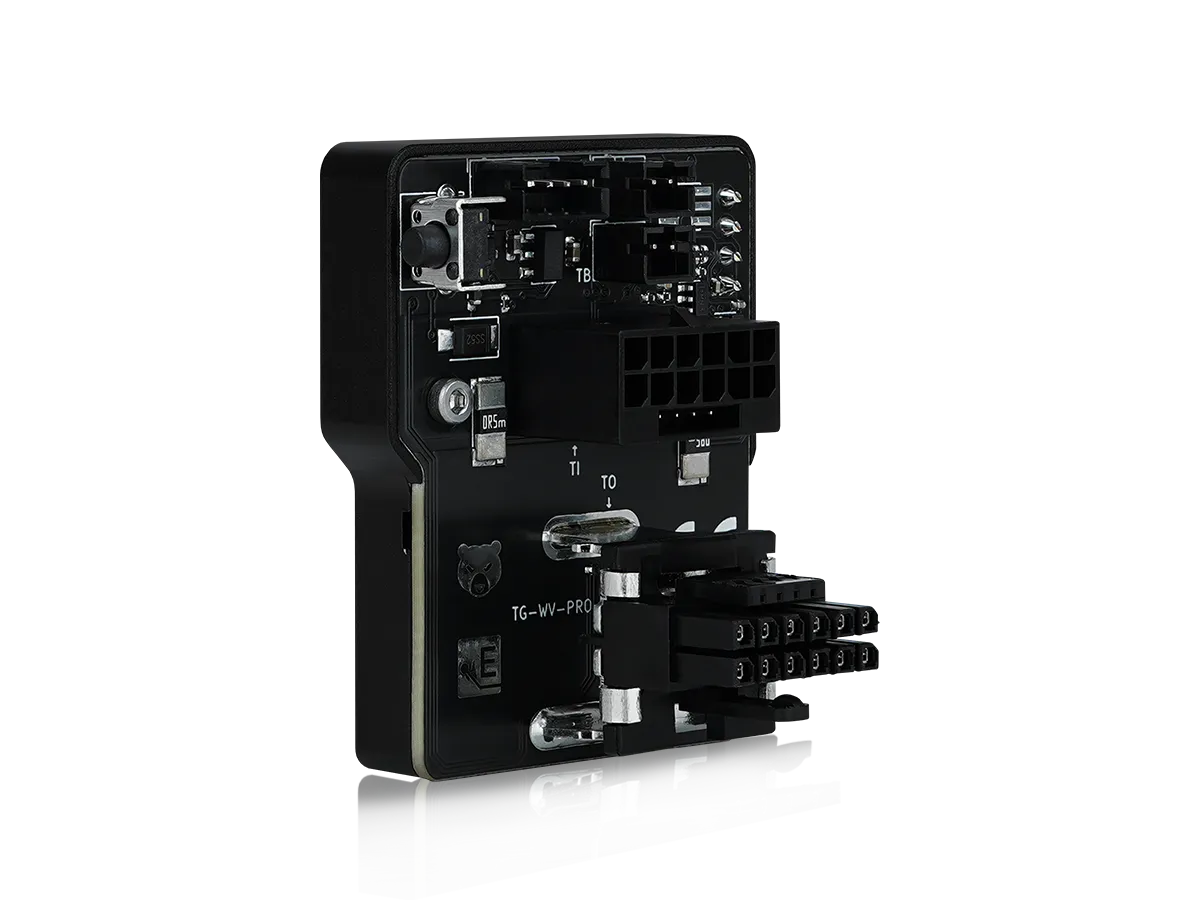

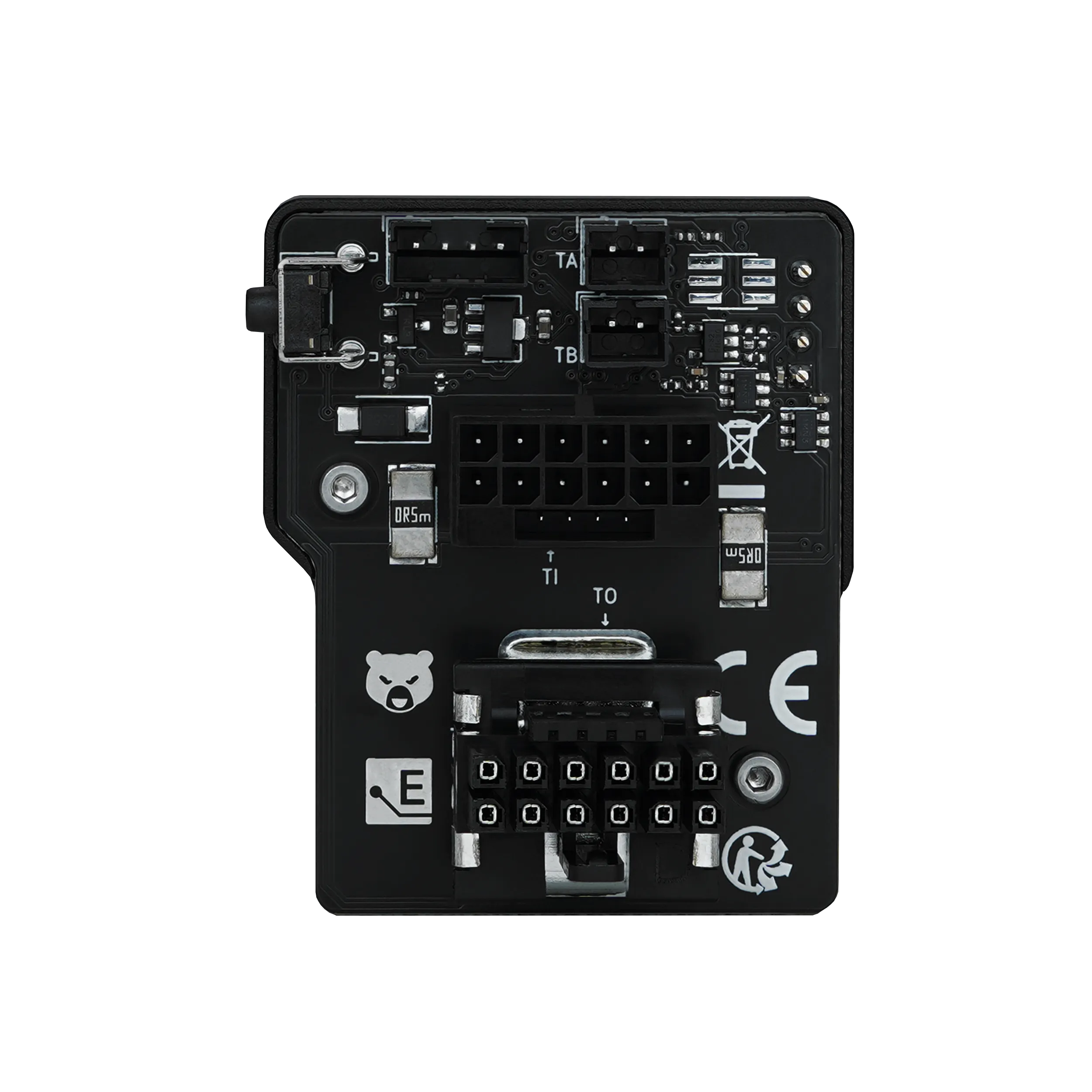

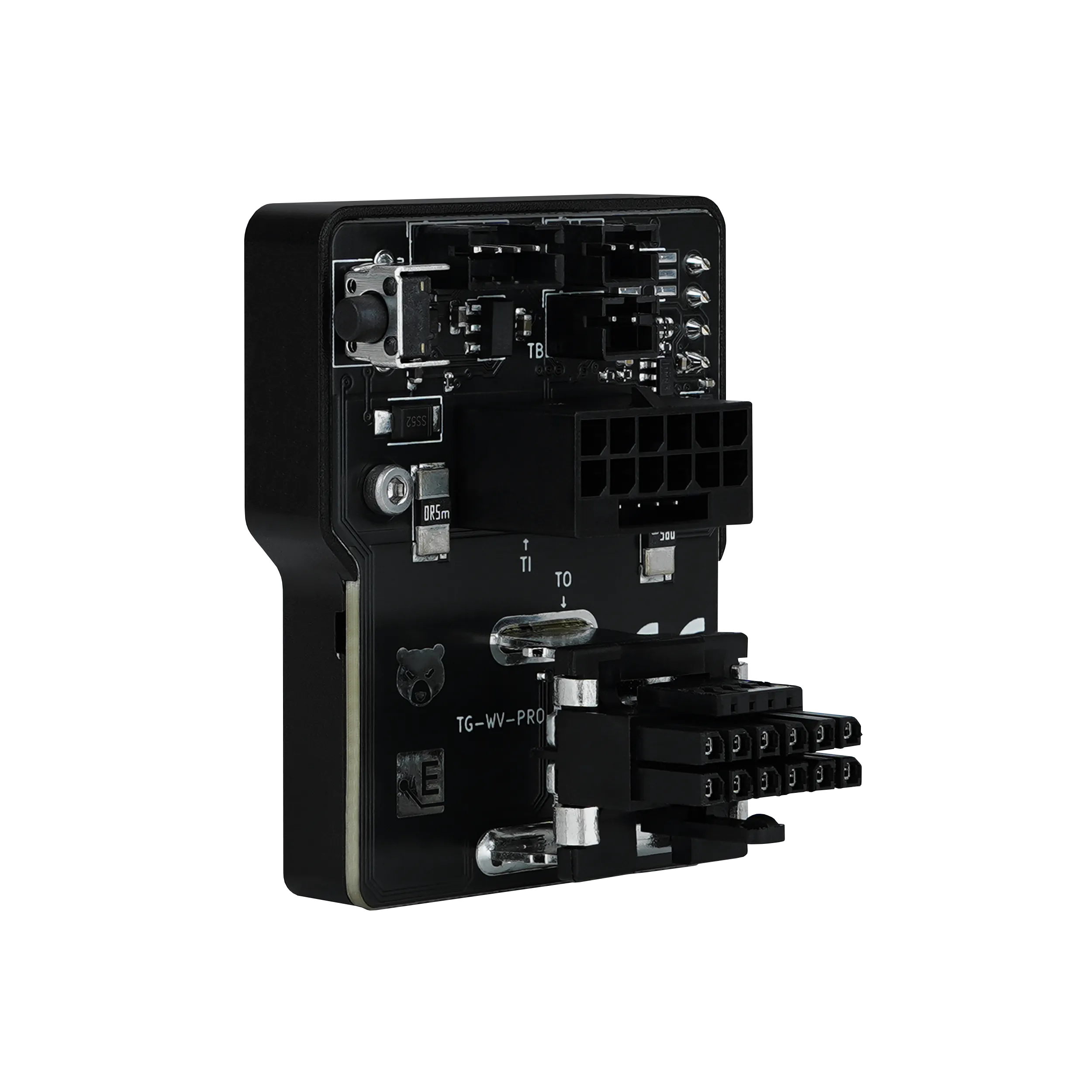

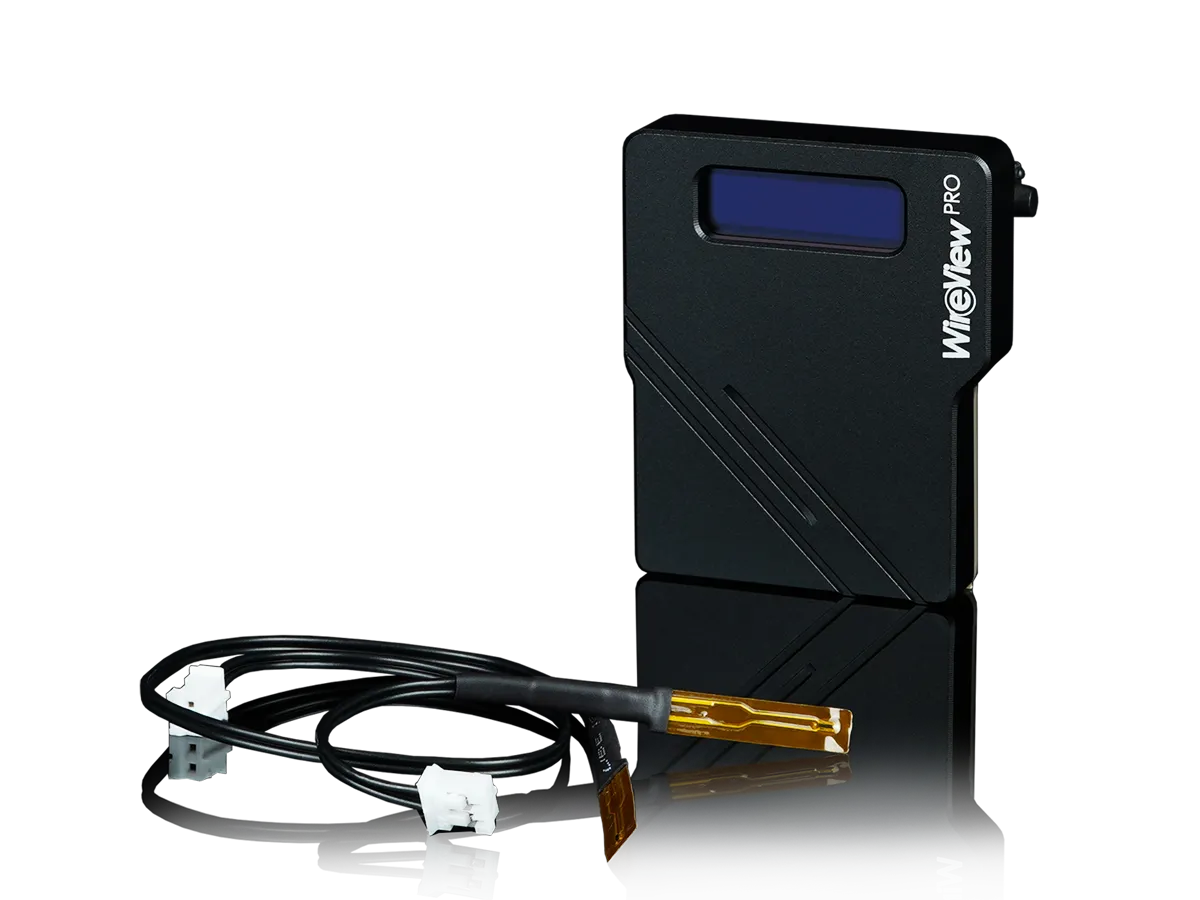

Dos sensores de temperatura ubicados en la placa en los conectores de alimentación monitorean las temperaturas en los conectores de energía. A través de los conectores pueden fluir hasta 600 vatios, lo que puede hacer que estos y la placa a su alrededor se calienten significativamente. Sonará una alarma audible si la temperatura excede un límite ajustable. Se pueden conectar dos sensores de temperatura adicionales incluidos (10K NTC) a través de cables. Se incluyen dos sensores con longitudes de cable de 5 cm y 20 cm. La alarma también se puede activar si se excede el límite ajustable de corriente (amperios).

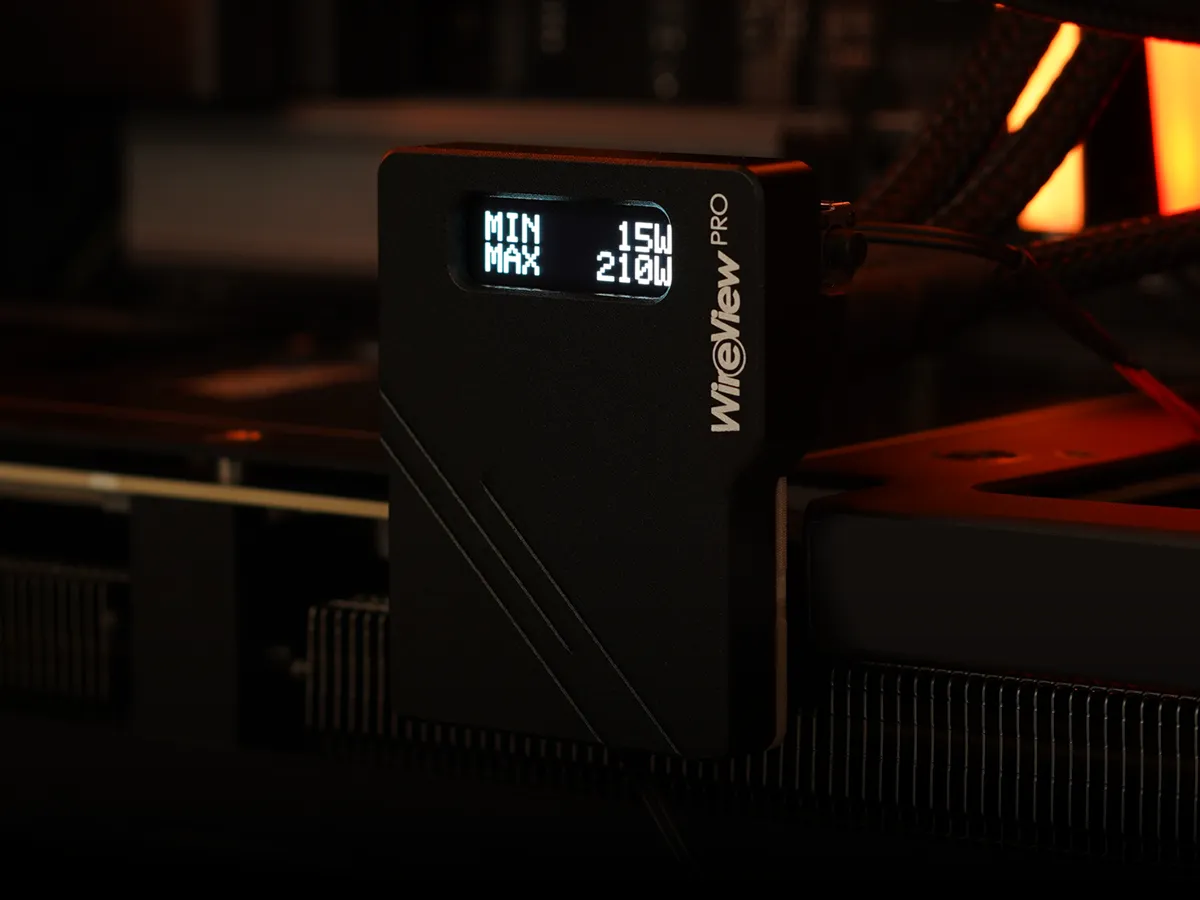

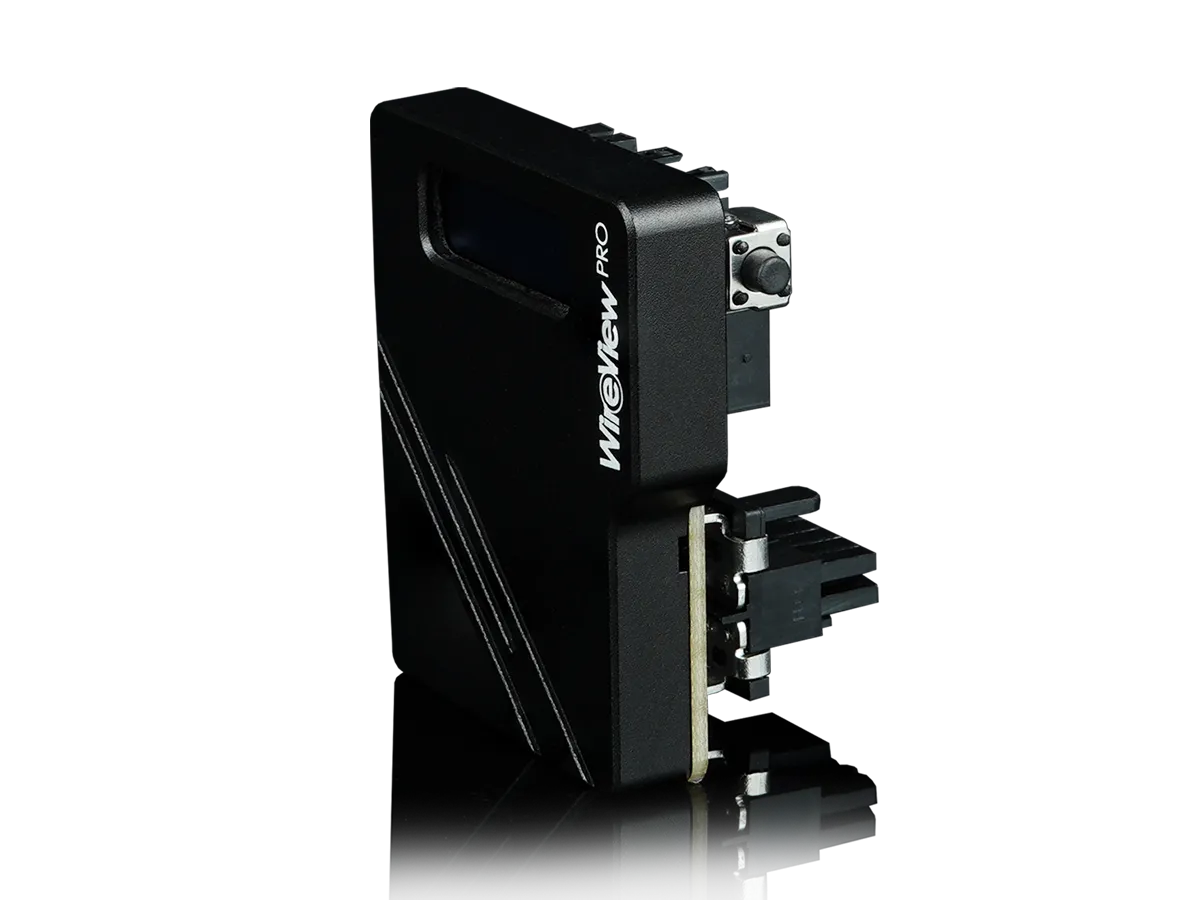

El WireView Pro GPU muestra los valores medidos en la pantalla OLED. Al presionar un botón, puede alternar entre los valores mostrados. Los siguientes valores se pueden mostrar:

• Consumo de energía actual en vatios (W)
• Voltaje actual en voltios (V), corriente actual en amperios (A)

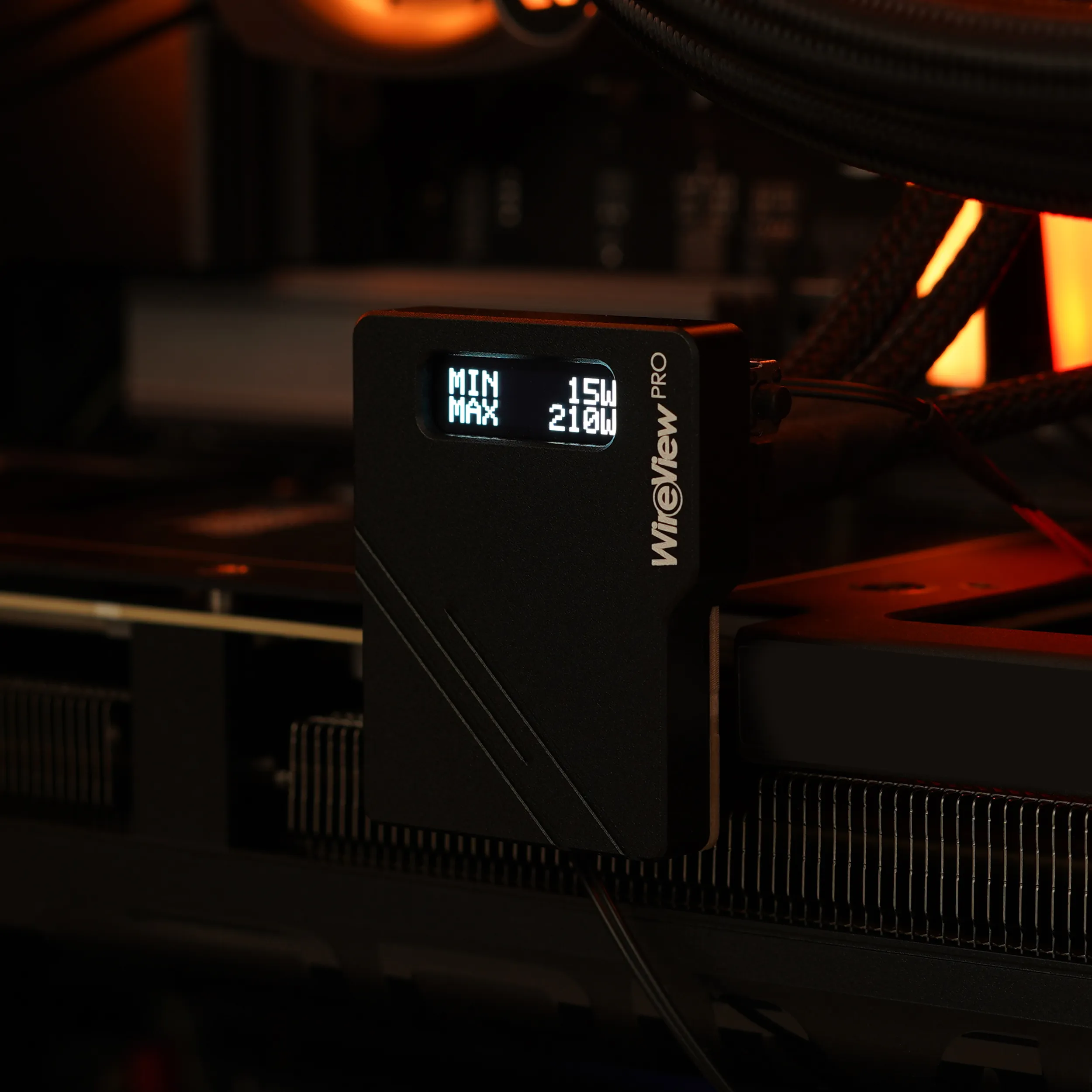

• Consumo de energía mínimo y máximo en vatios (W)

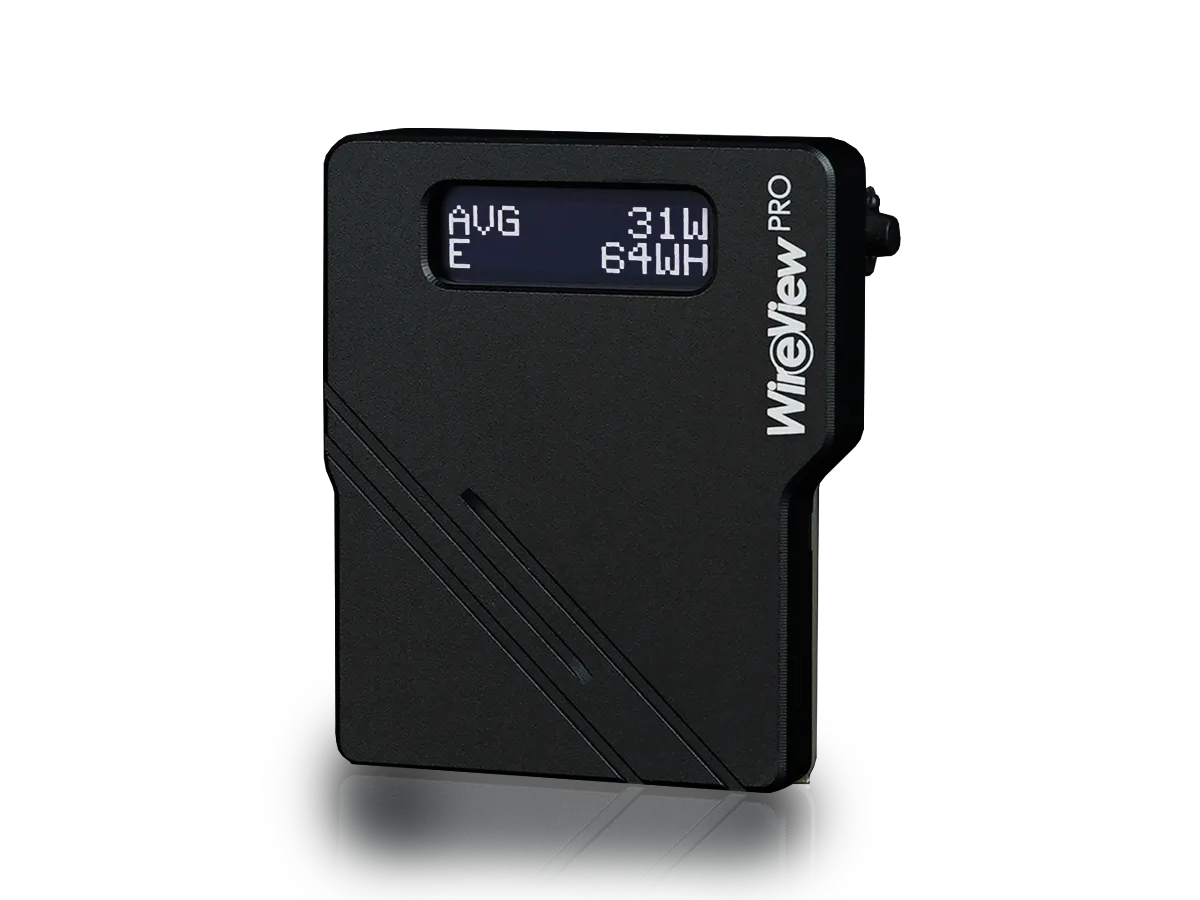

• Consumo de energía promedio durante 60 segundos (RAVG en W) y consumo de energía total (E en WH)
• Temperaturas medidas por los sensores de temperatura individuales (°C)

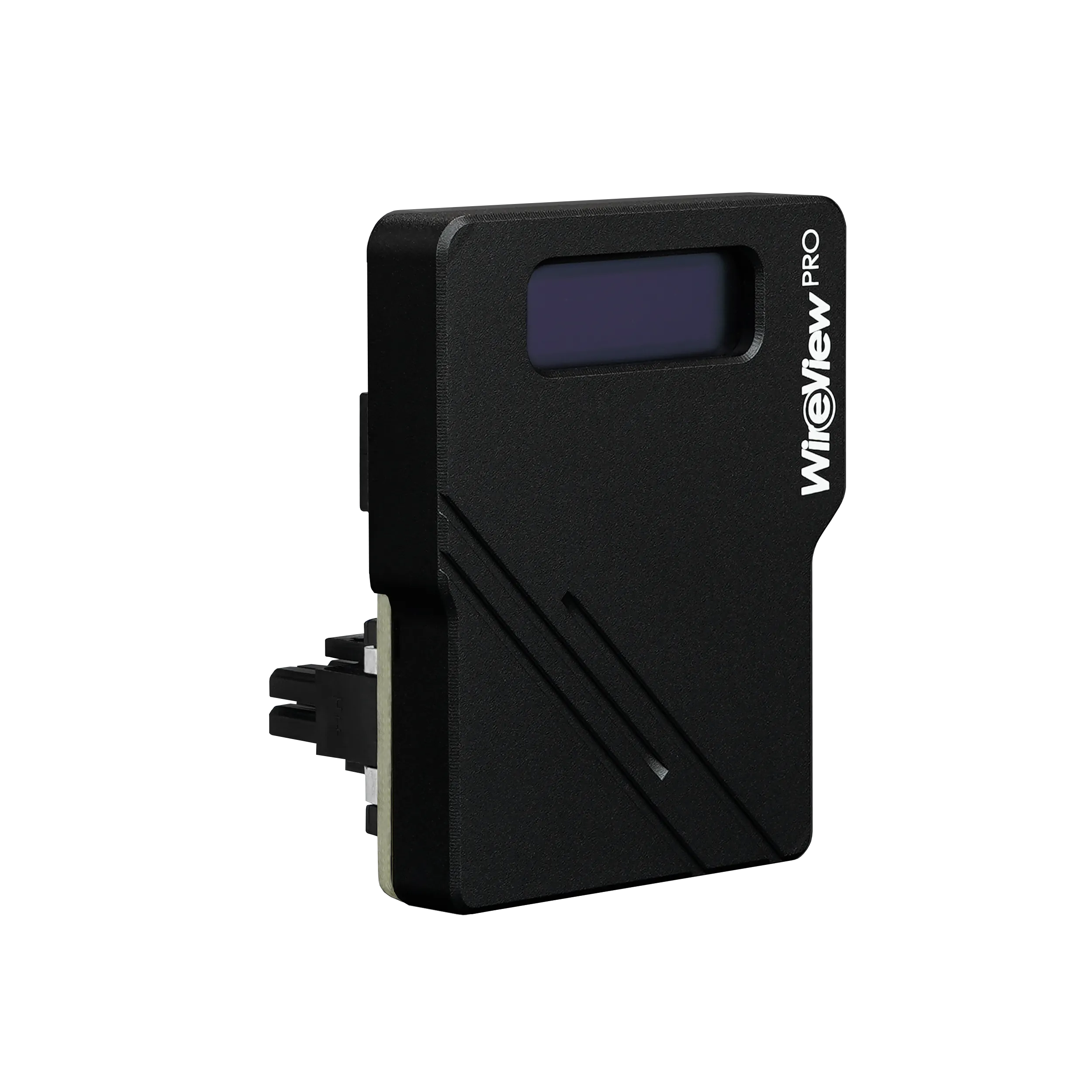

El WireView Pro GPU está disponible con el conector de alimentación 12VHPWR de 16 pines (4x sensor + 12x energía/tierra) en las versiones "Normal" (N) y "Reverse" (R):

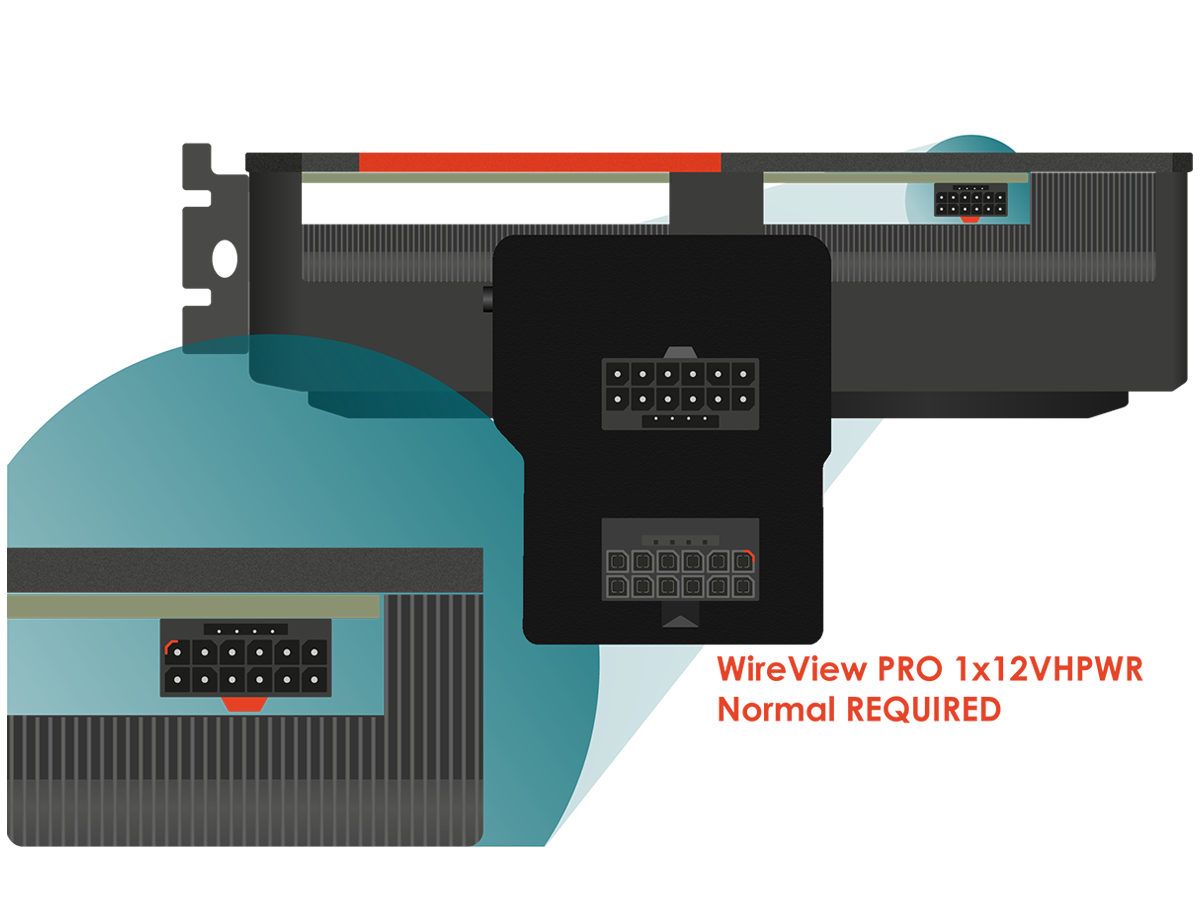

• Si la tarjeta gráfica tiene conectores de alimentación donde los cuatro pines del sensor están ubicados entre el PCB y los 12 pines de energía, se requiere la versión "N" (PCB - 4x pines del sensor - 12x pines de energía).

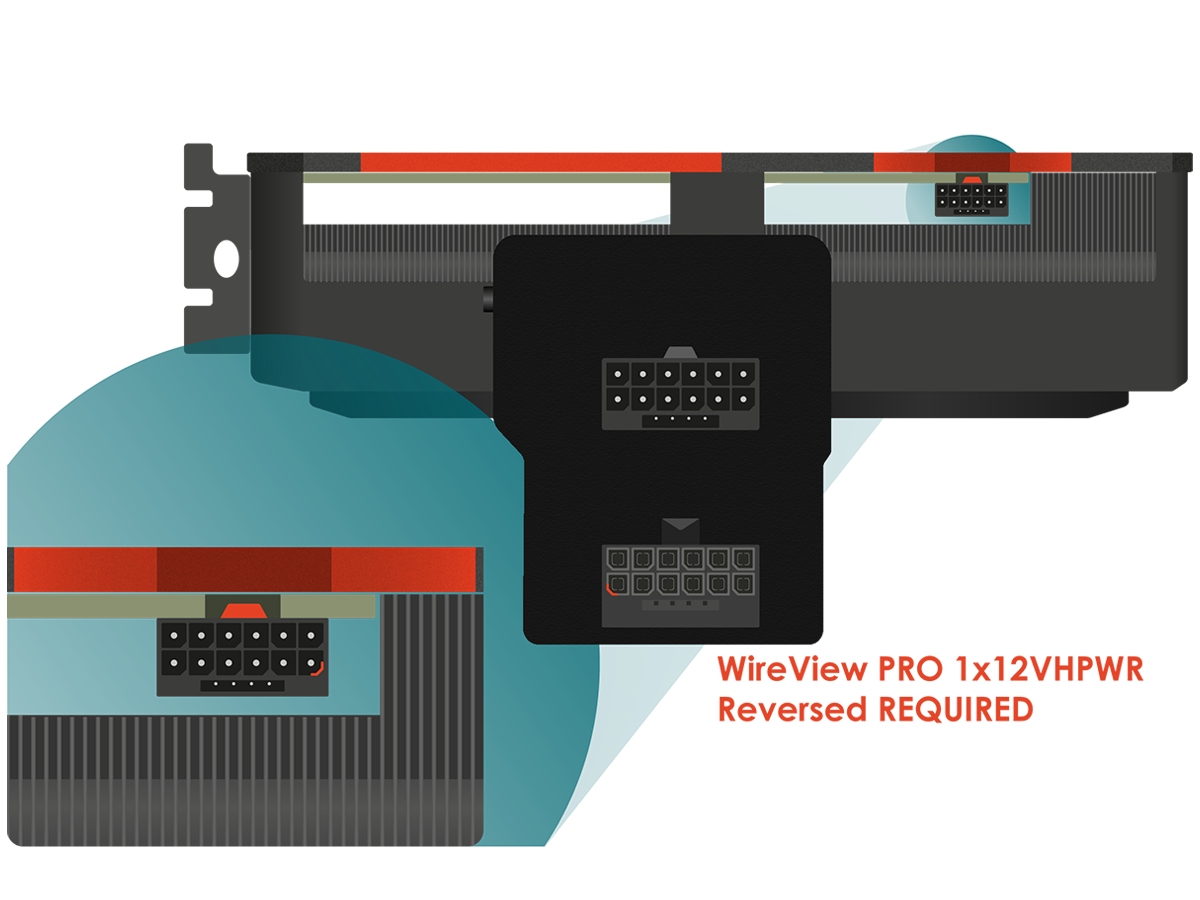

• Si la tarjeta gráfica tiene conectores de alimentación donde los 12 pines de energía están ubicados entre el PCB y los cuatro pines del sensor, se requiere la versión "R" (PCB - 12x pines de energía - 4x pines del sensor).

Nota: Al utilizar el adaptador 12VHPWR, asegúrese de que cada uno de los tres o cuatro conectores PCIe de 8 pines esté conectado a la fuente de alimentación a través de un cable PCIe de 8 pines separado. ¡Se desaconseja firmemente el uso de divisores (cables en Y)!

Advertencia – Aviso importante: ¡Riesgo de lesiones!

Dependiendo de la tarjeta gráfica utilizada, particularmente en el caso de la GeForce RTX 4090, hasta 450 vatios de energía pueden fluir a través de los conectores del WireView. Este calor puede hacer que la PCB en el conector del WireView se caliente hasta 60 grados Celsius con una tarjeta gráfica refrigerada por aire. En el caso de una tarjeta refrigerada por agua sin flujo de aire, la PCB del WireView puede calentarse hasta 100 grados Celsius. ¡El estuche del WireView no debe tocarse durante el funcionamiento! Después de apagar el sistema, deje que el WireView se enfríe antes de manipularlo.
