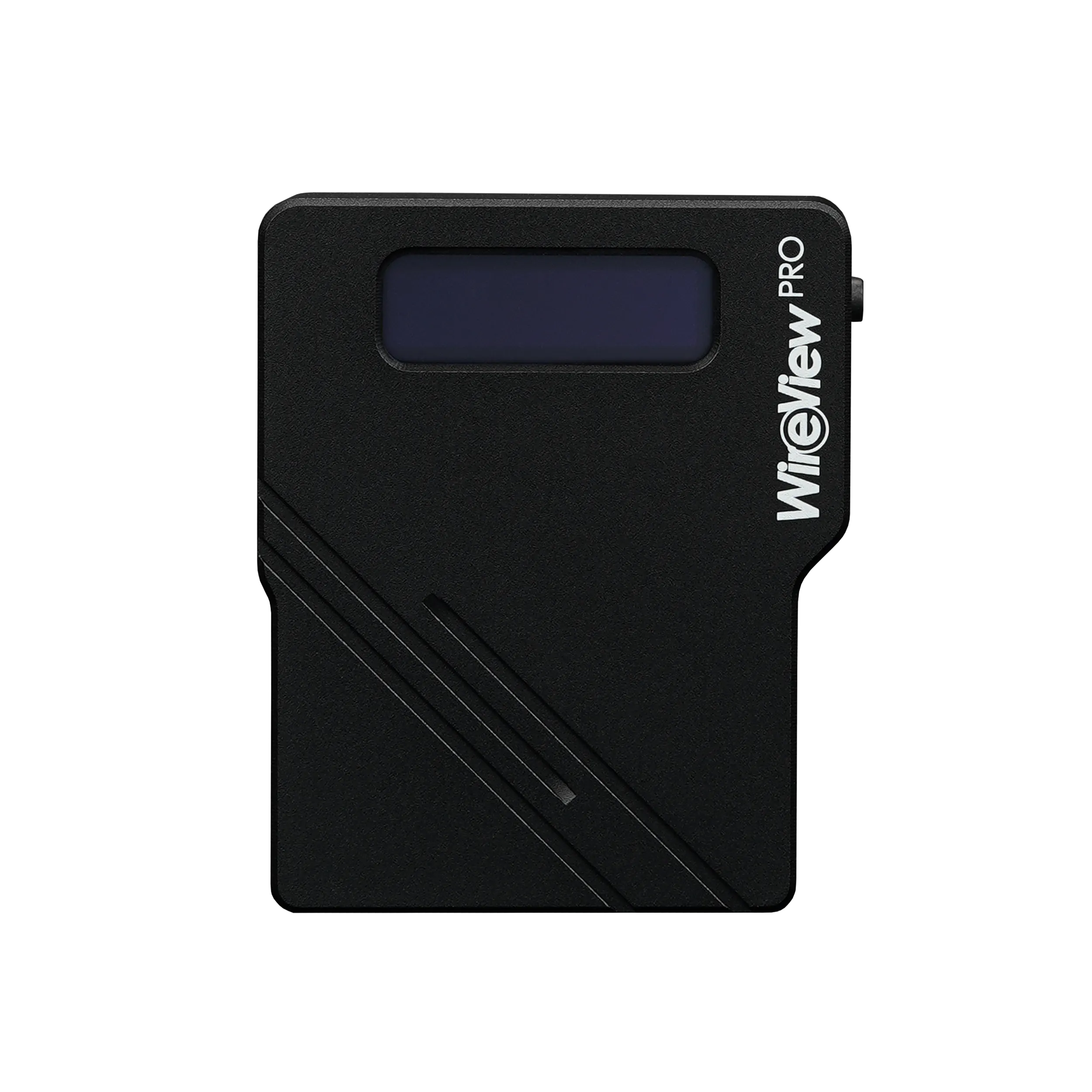

Das WireView Pro GPU ist die Weiterentwicklung des Geräts zur Messung des Stromverbrauchs von Grafikkarten. Das in Zusammenarbeit mit Jon “elmor” Sandström entwickelte WireView Pro GPU wird am 12VHPWR-Stromstecker der Grafikkarte angeschlossen und über das Stromkabel mit dem Netzteil verbunden. Über ein OLED-Display werden die Daten zum Stromverbrauch angezeigt. Die Pro-Version wurde um eine Steckererkennung und Temperatursensoren erweitert. Ein ebenfalls hinzugefügter Summer gibt ein akustisches Warnsignal aus, wenn der einstellbare Grenzwert für Temperatur und Stromstärke überschritten wird oder das Kabel nicht richtig angeschlossen ist bzw. ein Kabel mit falscher Spezifikation angeschlossen ist.

• OLED-Display
• Messung der Leistungsaufnahme
• Aufzeichnung des Stromverbrauchs
• Interne Temperatursensoren bei den Stromanschlüssen
• Externe Temperatursensoren
• Pin-Erkennung für die Sensor-Pin-Stecker
• Alarmfunktion
• Optimierte Kabelführung

Das WireView Pro GPU ermöglicht die Messung der Leistungsaufnahme von Grafikkarten über den 12VHPWR-Stromanschluss und zeichnet diese Daten auf, um den Stromverbrauch zu ermitteln. Diese Daten können unter anderem genutzt werden, um beispielsweise die Stromkosten einer Grafikkarte zu ermitteln oder die Leistungsaufnahme mit anderen Grafikkarten zu vergleichen. Ein spezieller Messzyklus der letzten 60 Sekunden ermöglicht eine schnelle und bequeme Darstellung der Leistungsaufnahme, was z.B. für Reviews sehr praktisch ist. Gleichzeitig kann anhand der Messung der Leistungsaufnahme der Stromverbrauch von Grafikkarten über einen bestimmten Zeitraum oder bei bestimmten Anwendungen ermittelt werden. Zusätzlich können Lastspitzen bei der Leistungsaufnahme („Peaks“) erkannt werden, die im Betrieb aktueller High-End-Grafikkarten auftreten können.

Mit der Steckererkennung, den Temperatursensoren und dem akustischen Warnsignal wurde die Pro-Version um zusätzliche Funktionen erweitert. Die Steckererkennung des WireView Pro GPU erkennt, ob ein auf 150 Watt, 300 Watt-, 450 Watt- oder 600 Watt spezifiziertes Anschlusskabel verwendet wird. Es gilt zu beachten, dass das WireView Pro GPU nur den Stromverbrauch über das Stromanschlusskabel misst und nicht den eventuellen Verbrauch über den PCIe-Slot des Mainboards. Wird ein falsches Kabel verwendet oder wenn das Kabel nicht richtig angeschlossen ist, wird ein Warnton gegeben.

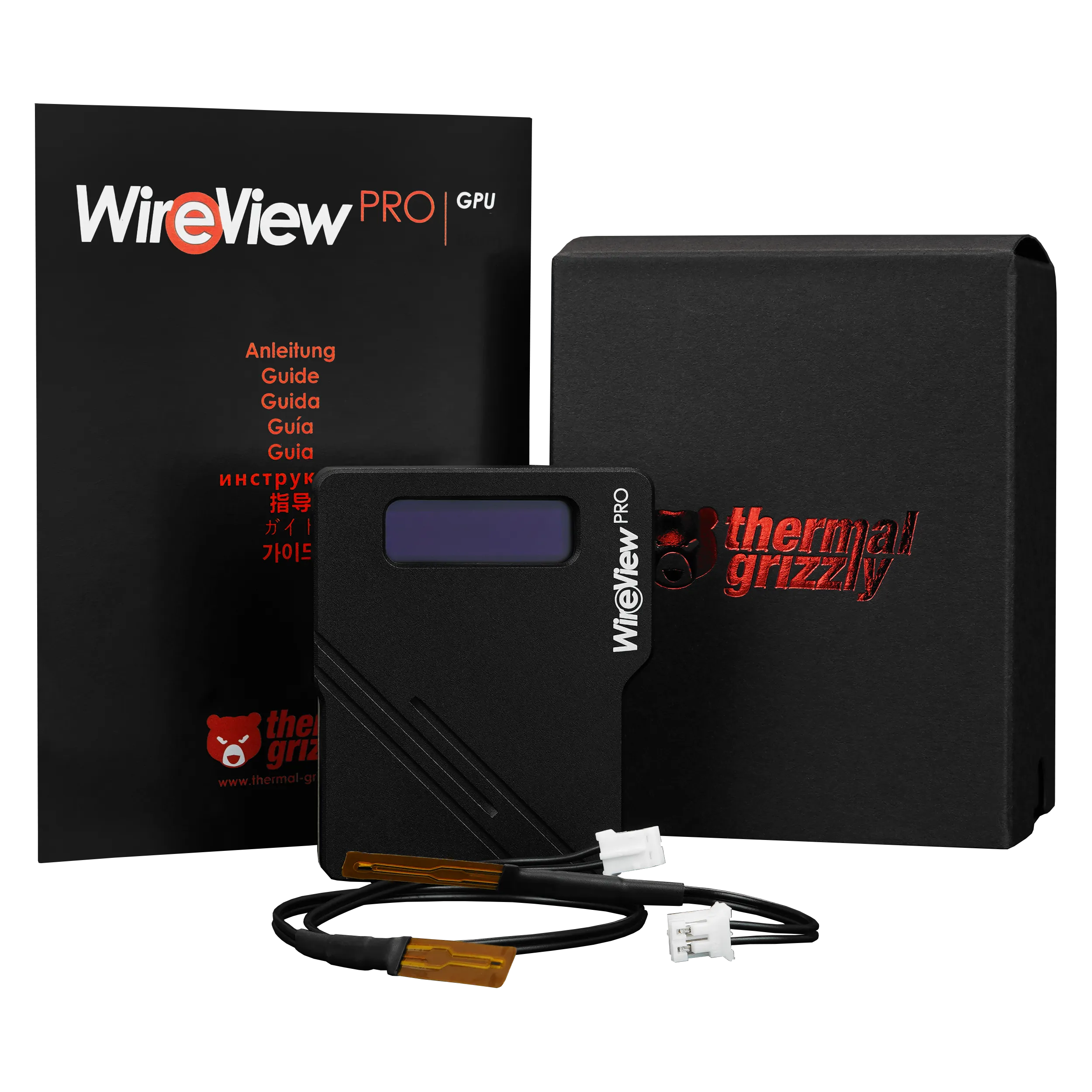

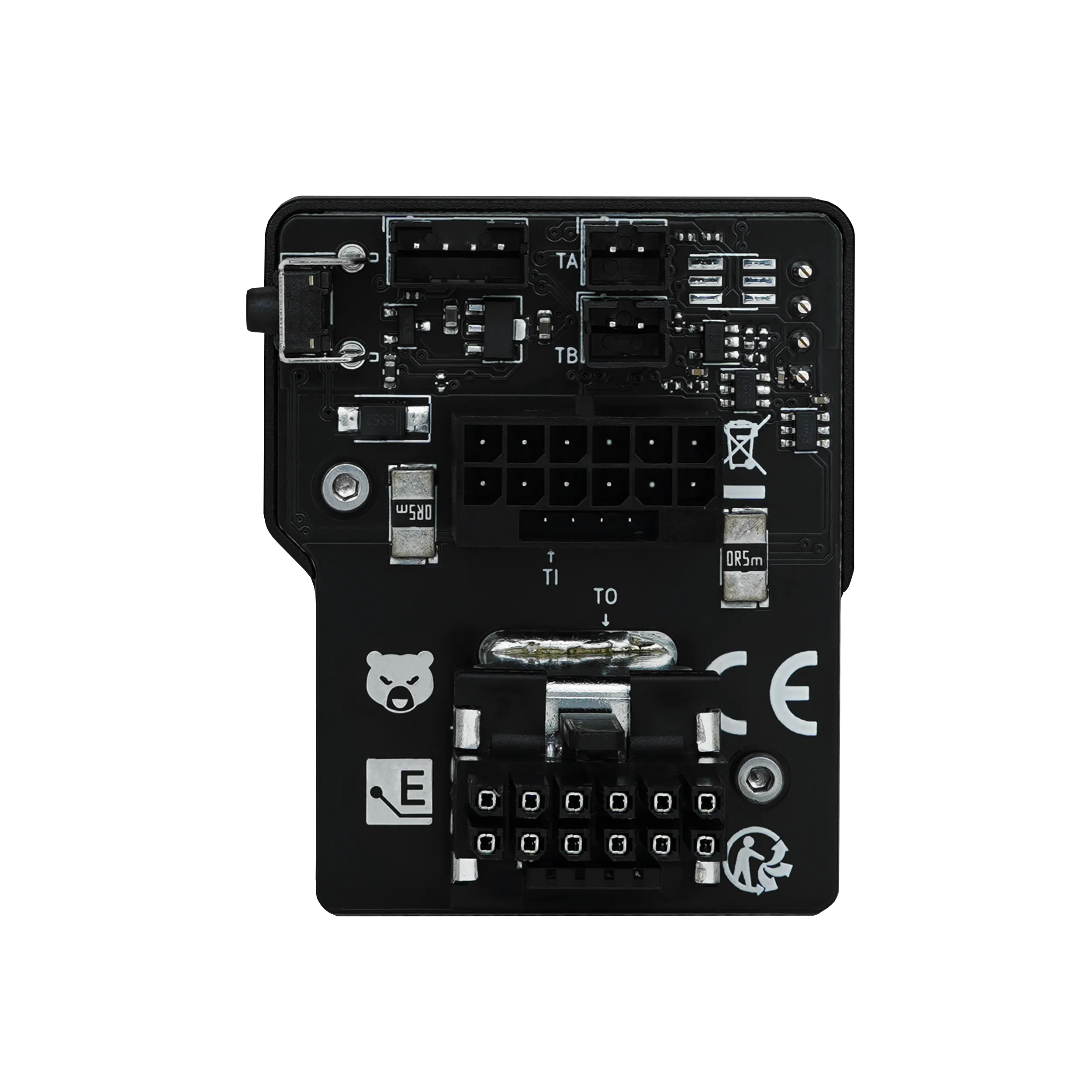

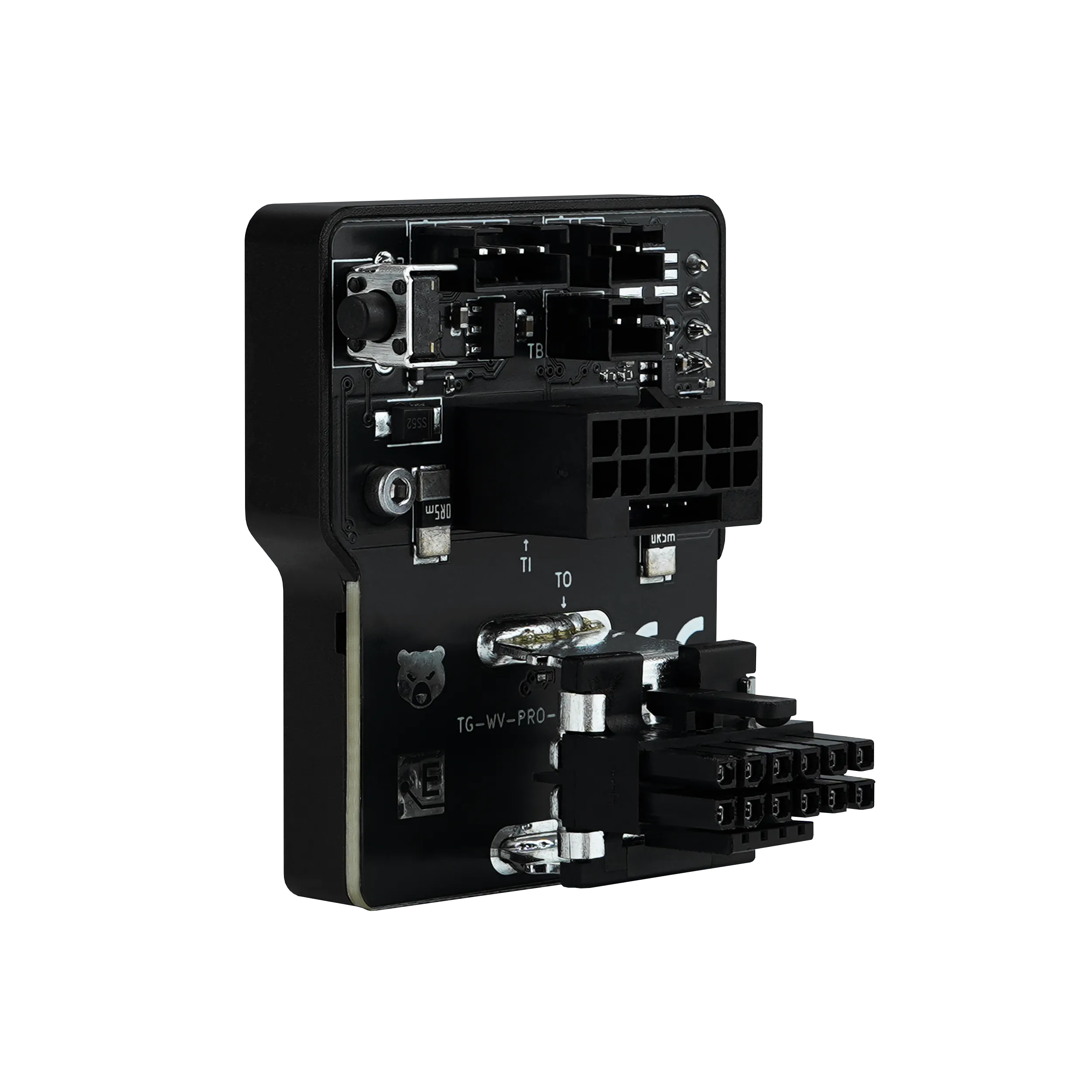

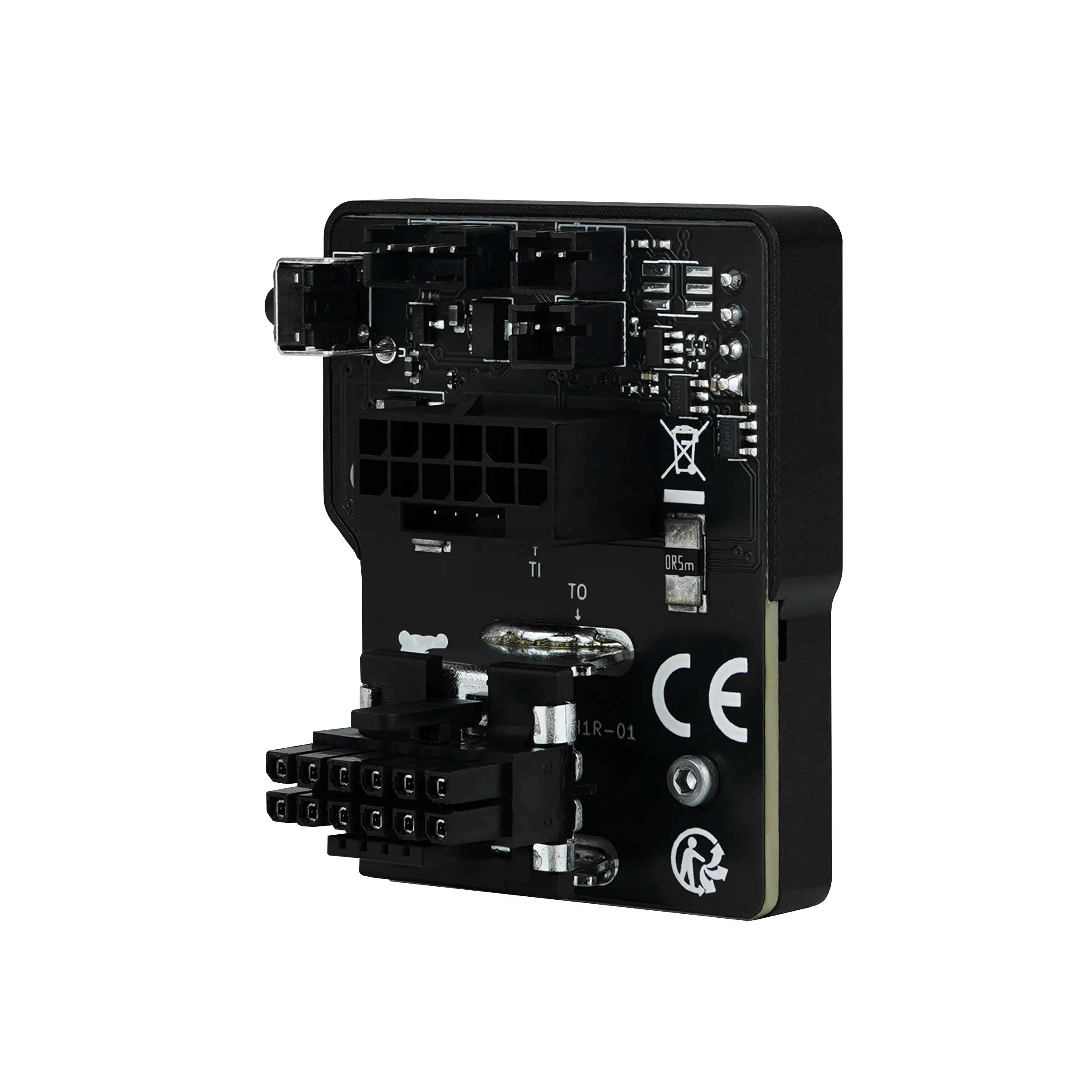

Zwei Temperatursensoren, die sich auf der Platine jeweils an den Stromanschlüssen befinden, überwachen die Temperaturen an den Stromsteckern. Bis zu 600 Watt Strom können durch die Stecker fließen, wodurch sich diese und die Platine um die beiden Stecker stark erhitzen können. Beim Überschreiten eines einstellbaren Temperaturgrenzwerts wird ein akustischer Alarm ausgelöst. Zwei zusätzliche, beiliegende Temperatursensoren (10K NTC) können über Kabel angeschlossen werden. Zwei Sensoren mit einer Kabellänge von jeweils 5 cm und 20 cm sind im Lieferumfang enthalten. Zusätzlich kann der Alarm ausgelöst werden, wenn der einstellbare Grenzwert für die Stromstärke (Ampere) überschritten wird.

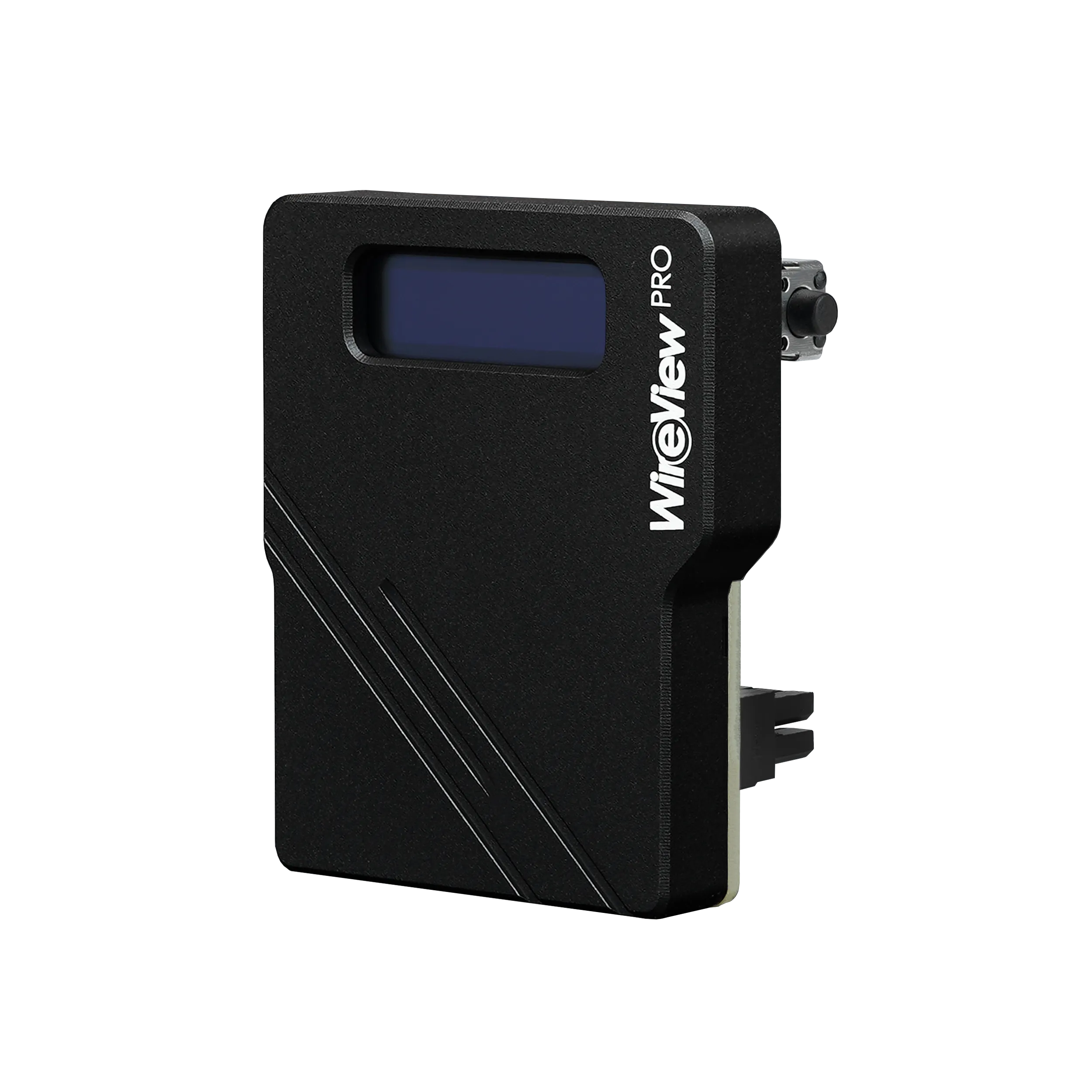

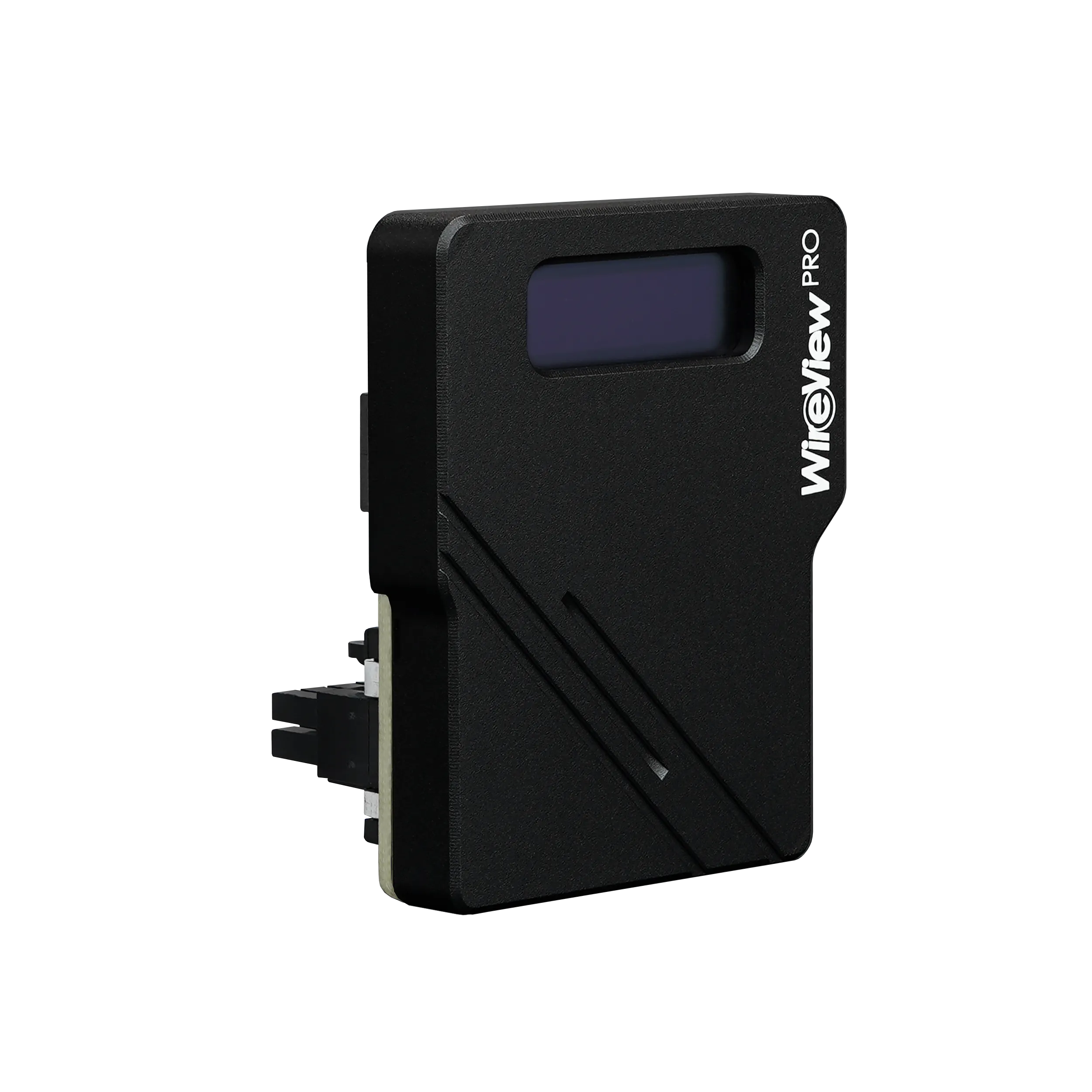

Das WireView Pro GPU zeigt die gemessenen Werte auf dem OLED-Display an. Per Knopfdruck kann zwischen den angezeigten Werten gewechselt werden. Folgende Werte können angezeigt werden:

• Aktuelle Leistungsaufnahme in Watt (W)
• Aktuelle Spannung in Volt (V), aktueller Strom in Ampere (A)
• Minimale und maximale Leistungsaufnahme in Watt (W)
• Durchschnittlicher Stromverbrauch über 60 Sekunden (RAVG in W) und Gesamtstromverbrauch (E in WH)
• Anzeige der gemessenen Temperaturen der einzelnen Temperatursensoren (°C)

Der WireView Pro GPU ist mit dem 12VHPWR-16-Pin-Stromstecker (4x Sensor + 12x Power/Ground) in den Versionen „Normal“ (N) und „Reverse“ (R) verfügbar:

• Wenn die Grafikkarte mit Stromsteckern bestückt ist, bei denen sich die vier Sensor-Pins des Steckers zwischen dem PCB und den 12 Stromsteckern befinden, wird die „N“-Variante benötigt (PCB - 4x Sensor-Pin - 12x Stromstecker).

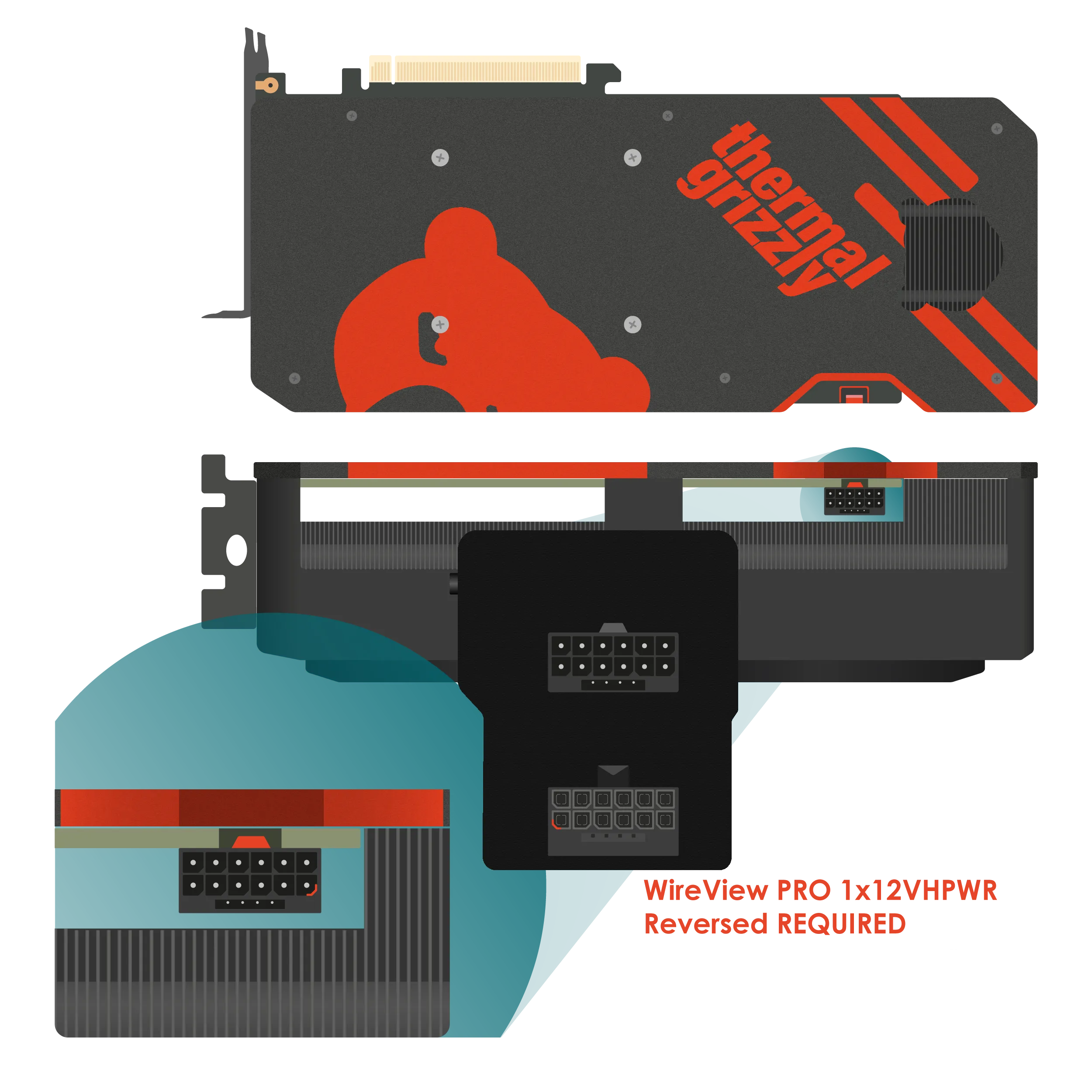

• Wenn die Grafikkarte mit Stromsteckern bestückt ist, bei denen sich die 12 Stromstecker zwischen PCB und den vier Sensor-Pins des Steckers befinden, wird die „R“-Variante benötigt (PCB - 12x Stromstecker - 4x Sensor-Pin).

Hinweis: Beim Verwenden des 12VHPWR-Adapters ist darauf zu achten, dass jeder der drei oder vier 8-Pin-PCIe-Stecker mit einem separaten 8-Pin-PCIe-Kabel an das Netzteil angeschlossen wird. Vom Benutzen eines Splitters (Y-Kabel) wird dringend abgeraten!

Achtung, wichtiger Hinweis: Verletzungsgefahr!

Je nach verwendeter Grafikkarte, besonders im Fall der GeForce RTX 4090, fließen bis zu 450 Watt Strom durch die Anschlüsse des WireView. Die dadurch erzeugte Abwärme kann die Platine am Stecker des WireView bei einer luftgekühlten Grafikkarte auf bis zu 60 Grad Celsius erwärmen. Im Fall einer wassergekühlten Grafikkarte ohne Airflow kann sich das PCB des WireView auf bis zu 100 Grad Celsius erhitzen! Das WireView-Gehäuse sollte im Betrieb nicht berührt werden. Nach dem Ausschalten des Systems sollte man das WireView abkühlen lassen, bevor damit hantiert wird.
